拉森鋼板樁專項施工方法

您的當前位置: 首 頁 >> 新聞中心 >> 行業資訊

拉森鋼板樁專項施工方法

發布日期:2018-03-10 作者:南通卡哇伊直播建築勞務有限公司 點擊:

拉森鋼板樁主要施工方法

一、施工工藝

施工工藝流程如下:測量放線→施工定位樁→安裝定位架→插打鋼板樁→基坑開挖至墊層底→排水係統設置→回填→ 拔除鋼板樁。

1

測量放線

在基坑開挖之前,按照圖紙所示坐標及尺寸,放出汙水管中心線及基坑開挖邊線,並測設臨時水準點,作為汙水管施工過程高程控製依據,中心線應引至兩端木樁上,以便隨時進行中心線檢查。測量放線成果須經監理工程師複核無誤後方可進行下一步施工。

2 施工定位樁

測量定測方位放線,定出拉森鋼板樁插入位置。采用履帶式液壓單鬥震動打樁機(帶夾具),首先打定位樁,間隔9m左右打設一根拉森樁。用一根橫在兩根中間,製作導向夾具,沉樁時吊機將振動箱送到鋼板樁堆放處,將鋼板樁套入夾樁器並夾緊,隨即吊至沉樁位置,垂直插入樁位,檢查正確後,再開動振動錘沉樁。

3 安裝定位架

用一根鋼板樁橫在兩根定位樁中間,製作導向夾具,沉樁時振動箱移動到鋼板樁堆放處,將鋼板樁套入夾樁器並夾緊,隨即吊至沉樁位置,垂直插入樁位,檢查正確後,再開動振動錘沉樁。

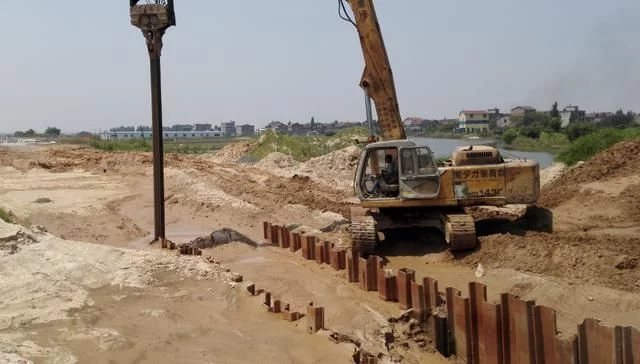

4 插打鋼板樁

1、沉樁時吊機將振動箱送到鋼板樁堆放處,將鋼板樁套入夾樁器並夾緊,隨即吊至沉樁位置,垂直插入樁位,檢查正確後,再開動振動錘沉樁。

2、在振動插入土層時,如遇有地下雜物及小石砂塊,可將板樁振動起拔掉再插下,這樣上下來回振動插入多次直至插進為止,沉樁過程中,吊鉤下降速度應注意控製,維持沉樁懸吊狀態下沉,以保證樁的垂直。

3、 現場工作人員必須聽從指揮,起吊9m鋼板樁時,套繩必須掛在鋼板樁1.8m~1m的牢固部位,以免失靈滑脫,操作控製箱人員應密切注意吊車的轉動方向,逐根緊扣並經常檢查套繩,防止損壞發生意外事故。

4、 打完拉森鋼鋼板樁及錨定樁後,在拉森樁的上部焊接鋼牛腿,擱置固定鋼圍檁、焊接橫撐進行持力加固。

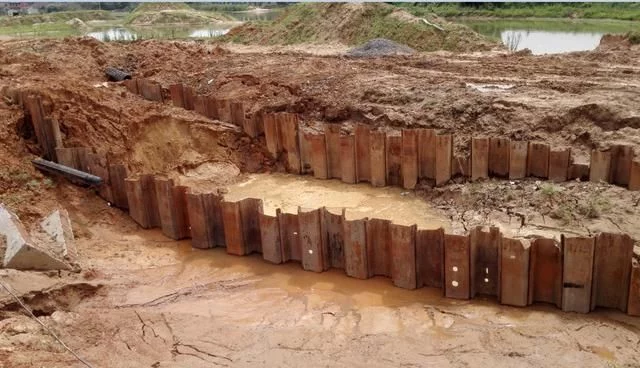

5 基坑開挖

1、 主要機具:

A、挖土機械有:挖掘機、自卸汽車等。

B、一般機具有:鐵鍬(尖、平頭兩種)、手推車、小白線或20號鉛絲和鋼卷尺等。

2、施工方法:

A、土方開挖前,根據施工方案的要求,將施工區域內的地下、地上障礙物清除和處理完畢。

B、建築物的位置或場地的定位控製線(樁)、標準水平樁及開槽的白線尺寸,必須經過檢驗合格;並辦完預檢手續。

C、夜間施工時,應有足夠的照明設施;在危險地段應設置明顯標誌,並要合理安排開挖順序,防止錯挖或超挖,挖出的土應采用自卸汽車運至指定棄土場。

D、施工機械進入現場所經過的道路和卸車設施等,應事先經過檢查,必要時要進行加固或加寬等準備工作。

E、在機械施工無法作業的部位和修整邊坡坡度、清理坑底等,均應由人工配合進行。

F、根據現場情況,擬采用神鋼260挖掘機進行開挖,因開挖寬度為3~3.5m,在機械開挖時隻能采用一次開挖到位的方式,如果采用分層開挖在開挖第二層時挖掘機在第二層位置不能進行旋轉挖出土方。隨時施測基坑邊線及基底標高,確保土方到位和不超挖,預留10cm人工清理。

G、防止挖機撞擊樁與擾動基底持力層。

H、在基坑內部及外側(距基坑邊緣1m)設臨時排水溝及集水井,安排專人負責排水。

6 排水係統設置

1、根據地勘資料,本場地地下水位較高,現場局部開挖施工過程中可見有地下水,因此基坑開挖前與開挖過程中,需采取相應排水降水措施,以確保基坑施工的安全,基坑四周設置臨時流水溝、降水井配合集水坑及時外排。

2、基坑內采用4台100mm水泵抽水,降水井配備15台50mm水泵抽水另準備5台50mm水泵備用。

7 回填

汙水管施工完成達到回填條件時,清理幹淨基坑雜物,采用符合設計要求的的中粗砂進行分層夯實回填並水密,由一端向另一端自下而上分層進行。回填時,應注意保護結構不受破壞。

8 拔除鋼板樁

1、汙水管施工回填完畢後方可拔除鋼板樁,拔樁用20T履帶吊車起吊。

2、拔樁前必須對鋼板樁之間的空檔進行回填。

3、在拔每根鋼板樁時,必須拉好回繩,做到吊鉤垂直於水平,緩慢地拔樁,在道路較窄地方配備卷揚機,拔起後拖出去,拔滿一車,還一車,保持施工場地的整潔。

4、拔樁時派人員進行監測,如監測人員發出警告時,必須減慢拔樁的速度,或暫停拔樁,待采取相應措施後再繼續拔樁。

1.9鋼板樁受力簡算

1、根據設計圖紙中地勘資料提供的土層描述,本計算中土層參數按經驗取值如下:

A、鋼板樁頂高程:H1=18.0m,地下水位:H2=17.0m

B、地麵標高:H0=17.7m,開挖溝槽底標高:H3=13.4m

C、坑內、外土的天然容重加權平均數值為#r1、r2均為:20KN/m3,內摩擦角數值Φ:20°;粘聚力值c:0 KPa;空隙比e:0.89。

D、地麵超載q:20.0KN/m2。

E、基坑開挖深度b=4.3m

2、支護計算水位按17.00m考慮。

3、鋼板樁計算

(1)內力計算

本工程土壓力計算采用鋼板樁全部承受的主動土壓力視為有效主動土壓力。以地麵標高17.70m為基準,計算各高度點的有效土壓力。地麵超載按照10KN/m2,換算為土高度h0=q/γ=10/20=1m。

A、主動、被動土壓力係數

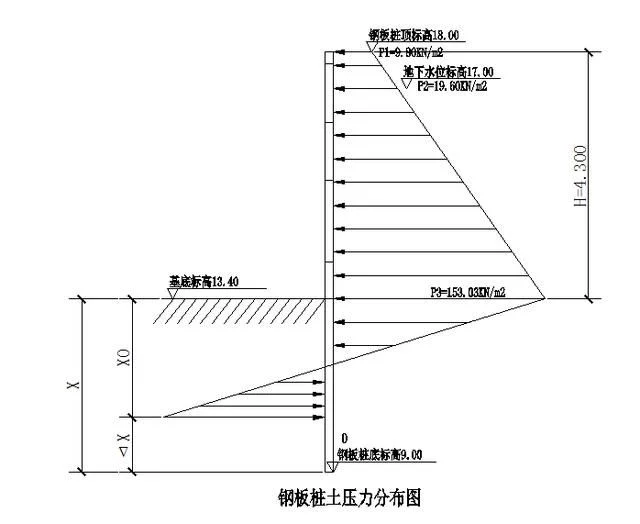

B、有效主動土壓力計算(受力分布圖如下)

按照各工況進行受力計算,具體如下:

①在標高18.00m位置時的土壓力強度(地麵處)

②在標高17.00m位置時的土壓力強度(地下水位處)

③在標高13.40m位置時的土壓力強度(基底部)

P3=[ r*(ho+1.0)+( r- rw)*(17.0-13.4)]*ka

=[20*(1+1.0)+(20-10) *3.6]*0.49

=27.24KN/m2

水壓力Pa4

Pa4= rw*(17.0-13.4)=10*3.6=36KN/m2

則溝槽Z底部土體Z大側壓力(土體和水壓力)Ea

Ea=(19.6*2.0)/2+[19.6*(2.0+3.6)+(27.24-19.6)*3.6]/2+36*3.6/2

=153.03 KN/m2

C、支撐層數及間距

按照等彎矩布置確定各層支撐的間距,則拉森ISP-Ⅳ型鋼板樁頂部懸臂端的Z大允許跨度為:

施工時考慮放管空間位置,確定采用布置一層支撐,即從自然地麵下1m設置Ⅰ30C雙拚工字鋼圍檁,加Ⅰ30C工字鋼橫撐;自鋼板樁頂下為1道圍檁支撐。

D、施工工況下圍檁計算

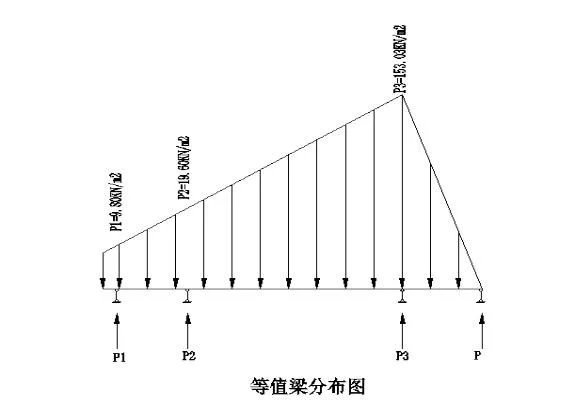

圍檁受力(采用近似法計算)

公式:Rn處土壓力qn=(Pn+Pn-1)/2×h1/2+(Pn+Pn+1)/2×h2/2,則計算如下:

開挖到基底標高時土壓力Z大,為Z不利工況,土壓力均布荷載為9.8KN/m,則此時鋼板樁所受的Z大彎矩為

,拉森ISP-Ⅳ型鋼板樁抗彎截麵模量為

,則鋼板樁所受Z大彎曲應力為:

,完全滿足要求。

E、鋼板樁Z小入土深度計算

入土深度控製是鋼板樁設計計算的關鍵,本方案為驗證相關計算規則的合理性及準確性,采用盾恩計算方法進行驗算複核。

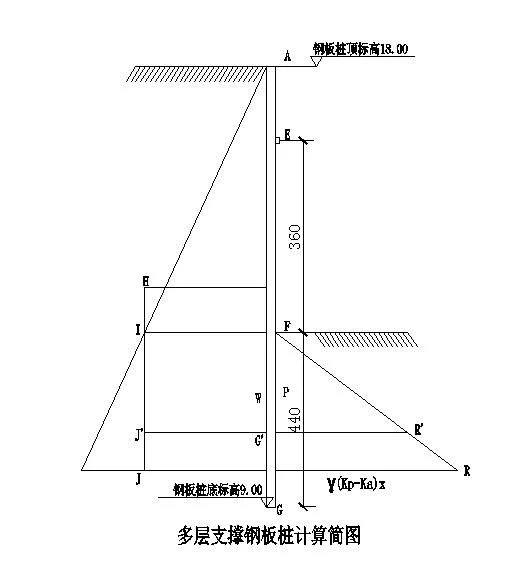

如下圖簡化後土壓力分布圖,假定作用在板樁EG`段上的荷載EHJG一半傳至E點上,另一半由坑底土壓力FGR承受,由幾何平衡關係可得入土深度計算公式:

, 代入相關數據計算可得:

,即鋼板樁在基底以下入土深度大於3.13m時就能滿足要求。

為安全起見,取驗算Z大值3.13m並考慮1.3倍安全係數,則X=3.13×1.3=4.07m,本施工方案采用9m長鋼板樁,樁頂標高為18.00m,基底標高為13.40m,入土深度=9-(18.00-13.40)=4.4m>4.07m,完全滿足要求。

二、質量要求

1 基坑開挖

1、地基承載力應符合設計要求。

2、檢查數量:5點(每20延米一個點)。

3、檢驗方法:輕型動力觸探儀。

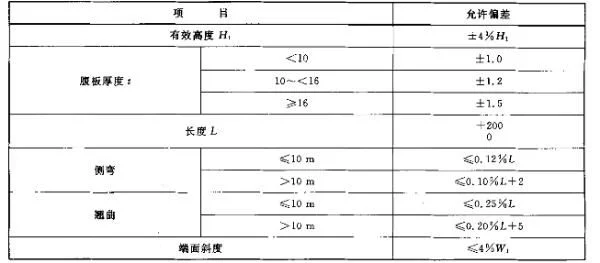

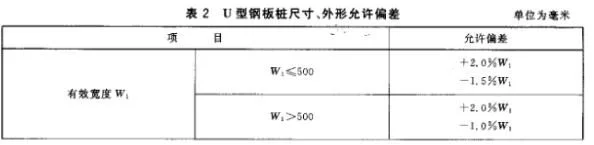

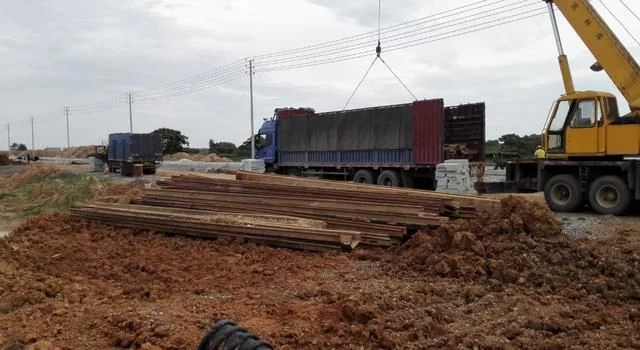

2 鋼板樁材料

三、應注意的質量問題

盡管鋼板樁是本工程施工的臨時工程,但其鋼板樁的施工質量直接關係到施工期間的安全,因此看大片將其看作永久性建築物標準來施工,對此卡哇伊直播采取以下措施:

1、鋼板樁拚接要平順、嚴密、鎖口相互咬合、支撐加固要穩妥,保證鋼板垂直,支立好的鋼板樁經監理工程師檢查合格後才能進行基坑開挖。

2、項目部成立以項目經理為首的施工管理機構,責任到人,做到從原材料的采購到施工現場管理,事事有人抓,哪個環節出了問題就追究相應責任人的責任。

3、嚴格按相關的施工規範和標準施工,內部實行三級檢查製度,上道工序驗收合格後才能進行下道工序的施工。

4、開工前召集施工人員對其進行技術交底,Z終使每個人都熟悉和掌握施工程序和要點。並實行質量管理責任製,達不到質量要求必須進行返工。

5、做好鋼板樁的防護工作,鋼板樁須設置醒目施工標誌,禁止載重車輛靠近鋼板樁,以防造成鋼板樁侵限,影響施工安全。同時,在基坑開挖時時刻注意,嚴禁機械碰觸鋼板樁樁身。

6、認真做好鋼板樁的維護、準備好備用材料。

7、施工時由班長統一指揮,確保施工有序進行。
